固定式2次元スキャナ

Matrixシリーズ
5Mピクセルセンサ内蔵
高性能2次元コードスキャナ
Matrix320-5MPモデル

  • 固定式2次元スキャナ
  • CCD式
  • 検査
  • 工程管理
  • 全方向読取対応
  • DPM
  • タイヤ上のバーコード読取
  • 医療用バーコード読取
  • 耐環境対応
  • コンベア搬送ライン
  • 品質管理
  • FA向け
  • 医療向け
  • 物流向け
  • 1Dcode
  • 2Dcode
  • DLCODE
  • Ethernet
  • greenspot
  • GS1
  • ID-NET
  • PackTrack
  • RS232
  • RS422

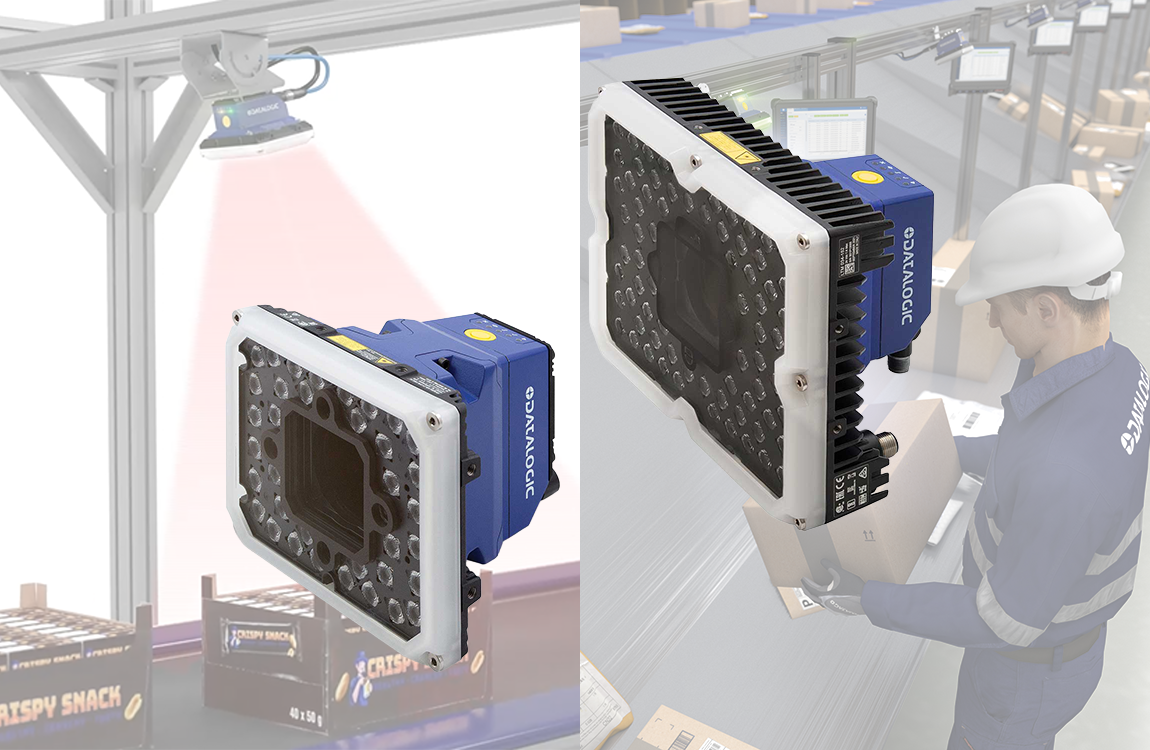

Matrix320-5MP

  • 特徴
  • スペック
  • アクセサリー
  • ダウンロード

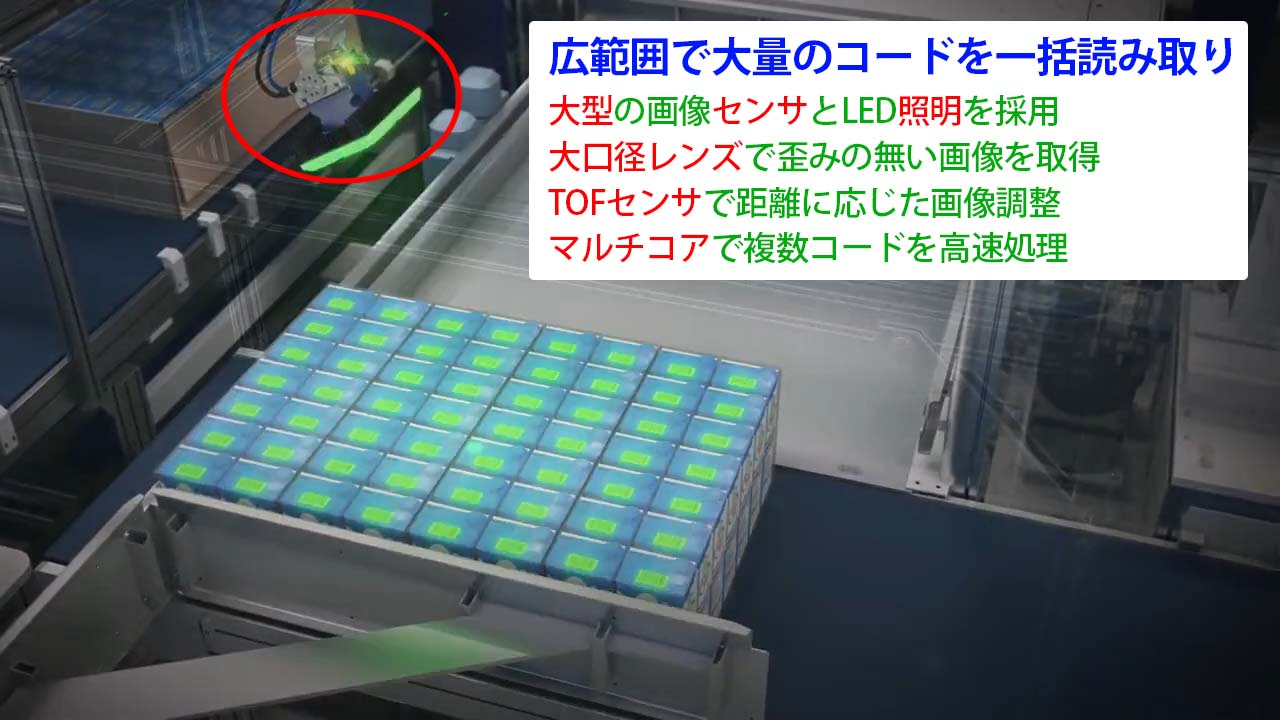

  • 5Mピクセルセンサ内蔵で広大な読取エリアを1台でカバー

    大型センサで広がる読取エリア

    5メガピクセルセンサ(2,560×1,936ピクセル)採用により、大きな読み取りエリアを1台でカバー、システム全体のコスト削減に貢献します。
    Matrix320-2メガピクセルタイプよりも2.5倍広いエリアをカバー。



    大型センサで広がる読取エリア

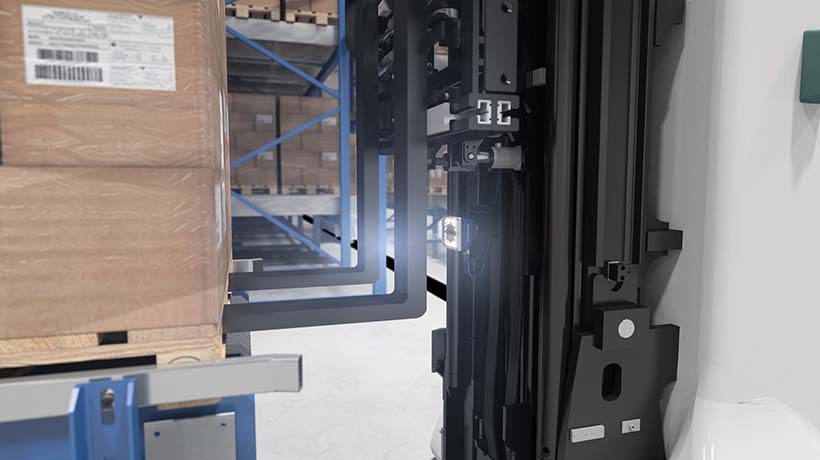

  • 最高25フレーム/秒の画像キャプチャとマルチコアデコードで搬送ラインでの読取を実現

    中低速の搬送ラインでご使用いただけます。



    最高25フレーム/秒の画像キャプチャとマルチコアデコードで搬送ラインでの読取を実現
  • 様々な条件での読み取りに対応

    距離センサで最適な画像取込みにより高深度の読取を実現

    内蔵の距離センサで対象物との距離に応じて、画像の取り込み設定を自動で調整。より深い読み取り深度を達成します。



    距離センサで最適な画像取込みにより高深度の読取を実現

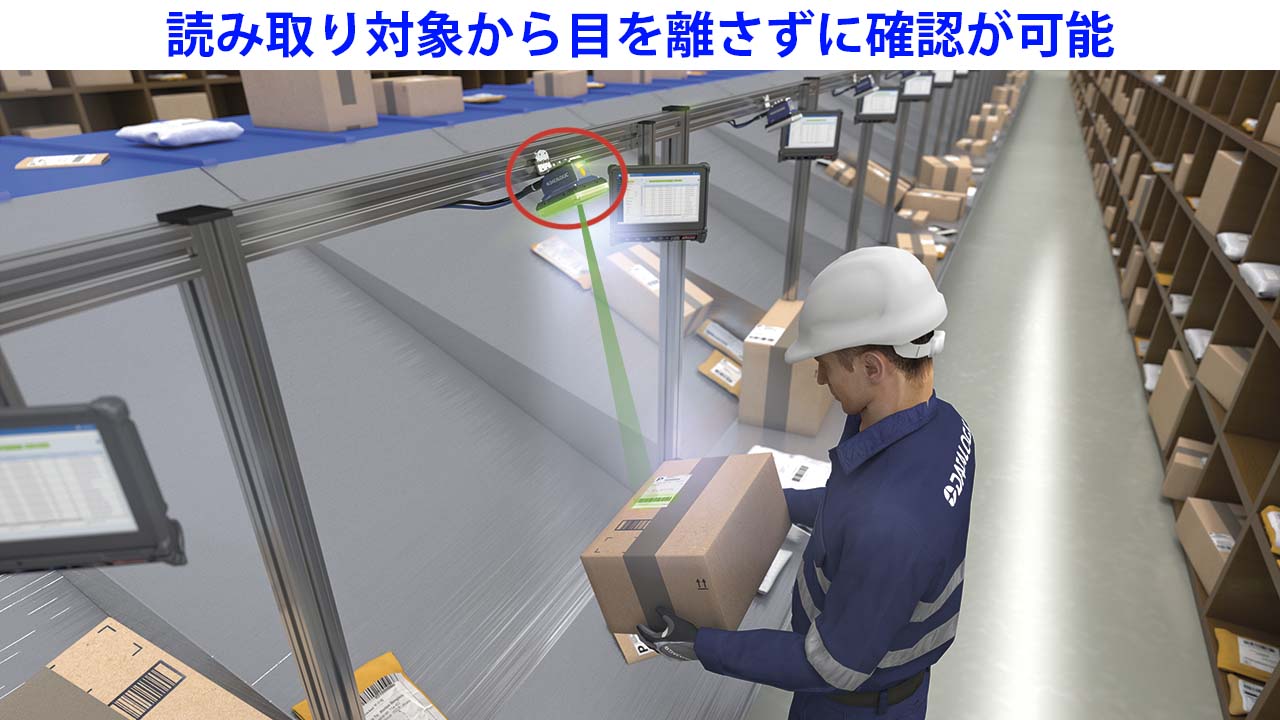

  • グリッド照準でスタンド読取操作に最適

    白色LED照明(LTM522-451)は、クラス1の赤色レーザで読み取りエリアをグリッド表示します。読み取りスタンドを使用したハンドフリー操作には読み取りエリアが容易に確認できるので、効率的な読み取り操作を維持できます。



    グリッド照準でスタンド読取操作に最適

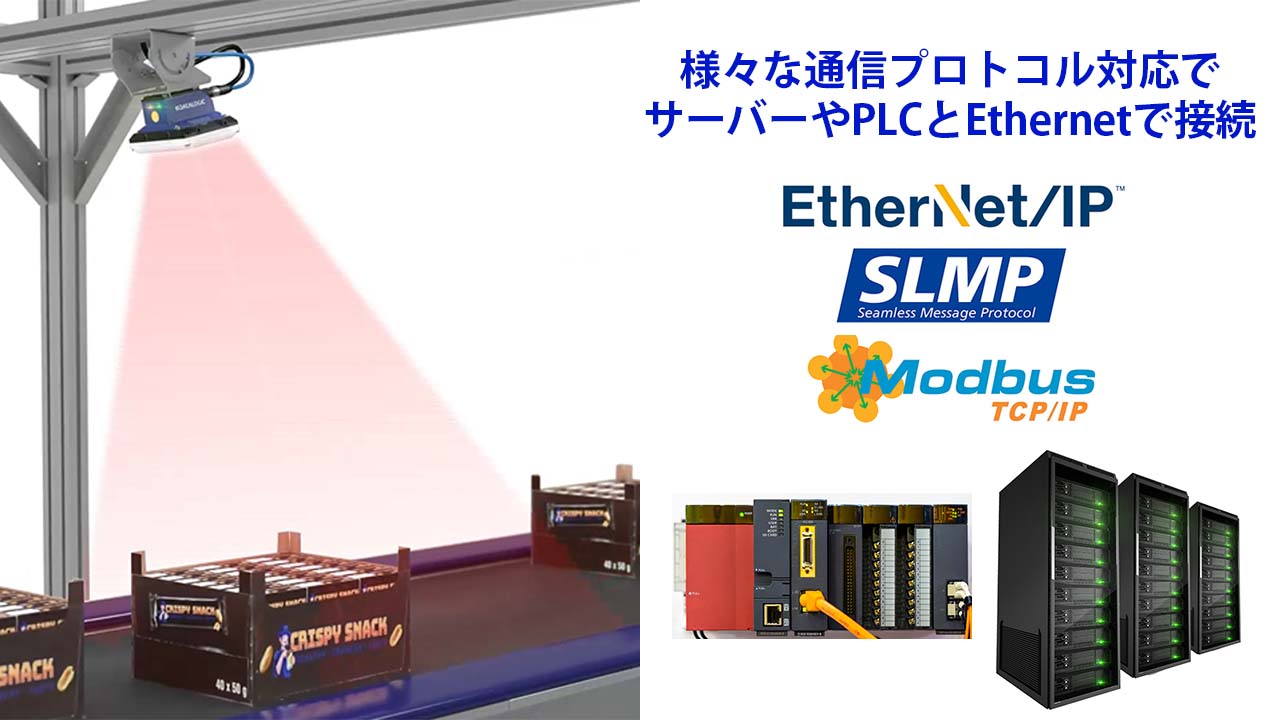

  • ギガビットEthernetで高速画像送信が可能

    ギガビットEthernetポートを内蔵しており、キャプチャ画像を高速でFTP等のサーバーに転送が可能です。



    ギガビットEthernetで高速画像送信が可能

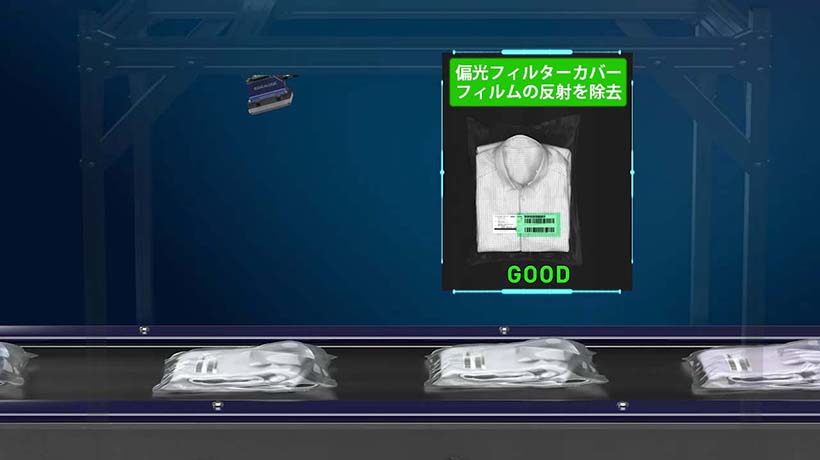

  • 偏光フィルターでハレーションを除去

    36LED照明、72LED照明用偏光フィルター内蔵カバーをオプション品として用意。Standardカバーと交換して装着することにより、フィルム面などの反射によるハレーションを除去することができます。



    偏光フィルターでハレーションを除去

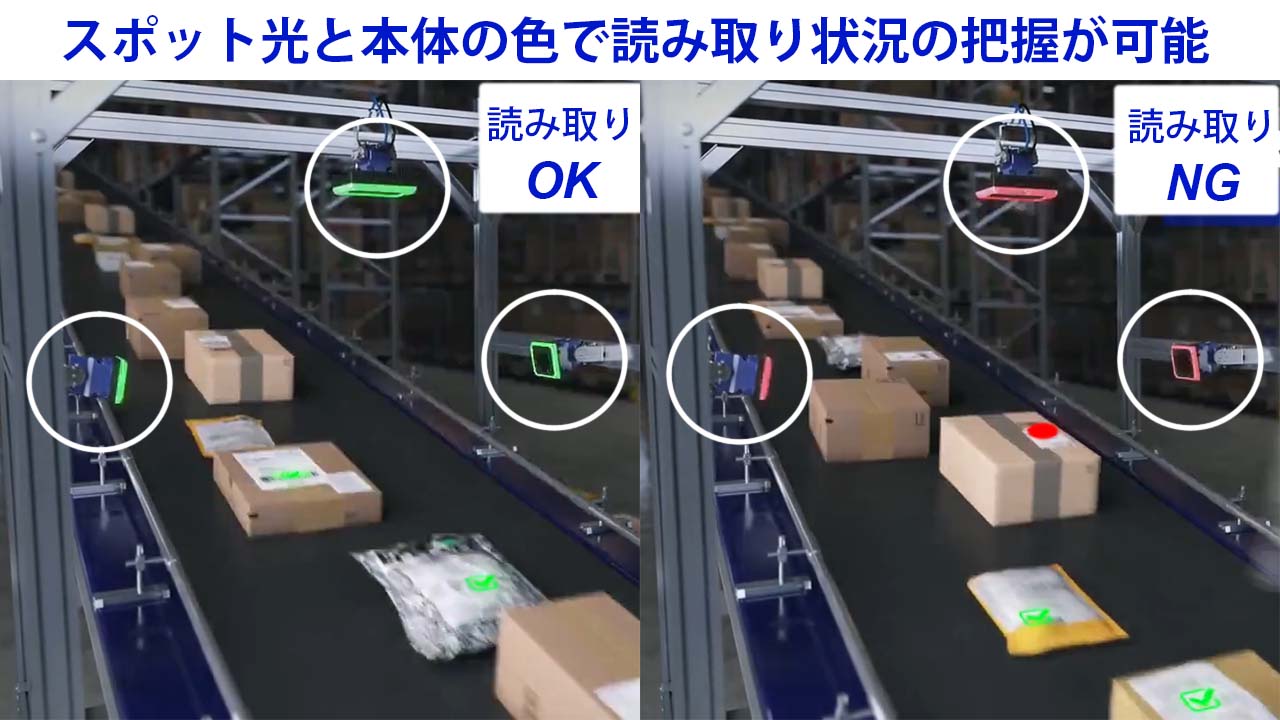

  • 動作状況が一目でわかる表示機能

    従来機の読み取り時のグリーンスポットやノーリード時のレッドスポットに加えて本体照明のベゼルでも表示を行います。離れた場所からでも読み取り状態の確認が容易にできます。



    動作状況が一目でわかる表示機能

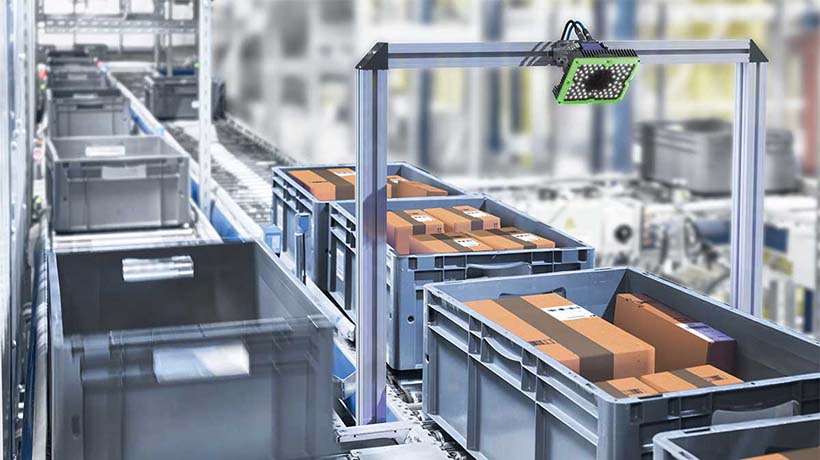

  • 専用取付金具で簡単調整

    72LED照明タイプでは専用取付金具を使用して最適な取り付け位置への簡単設置を実現。



    専用取付金具で簡単調整
電源電圧 24VDC ± 10%、
消費電流(照明含む) 0.85A max.(36LED照明タイプ)・1.3A max.(72LED照明タイプ)
シリアルインターフェース MAIN:(RS232/RS422;2,400~115,200bps), AUX:(RS232;2,400~115,200bps)
内部ネットワーク ID-NET™ (最高1Mbps)
通信インターフェース Ethernet TCP/IP, UDP, FTP, EtherNet/IP, Modbus TCP, SLMP
入出力信号 同期信号入力 (1点), プログラマブル入力 (1点),プログラマブル出力 (3点)
温度特性、湿度 動作温度: 0℃~50℃ /保存温度: -20℃~70℃、90%以下(但し結露なきこと)
耐振動、耐衝撃 14 mm @ 2 to 10 Hz; 1.5 mm @ 13 to 55 Hz; 2 g @ 70 to 500 Hz; 各方向2時間、30 g; 11ms;各方向3回
筐体材質、保護構造 アルミニウム、 IP65/IP67<専用ケーブルと専用レンズカバー使用時には IP67 まで対応可能となります。>
外形寸法、重量 115.5 x 126 x 124.8 mm、900g (36LED-コネクタ0°) / 145 x 181 x 121.5 mm、1,530g (72LED-コネクタ0° )
バーコード Code 128(GS1-128); Code 39(スタンダードとフルASCII); Code 32; MSI; Standard 2 of 5; Matrix 2 of5; Interleaved 2 of 5; Codabar;
Code 93 Pharmacode; EAN-8/13-UPC-A/E(Addon 2 and Addon 5を含む); GS1 DataBarファミリー; PDF417 (スタンダードとマイクロPDF417)
2Dコード Data Matrix ECC 200(スタンダード; GS1とダイレクトマーキング); QR Code (スタンダードとダイレクトマーキング); MicroQR Code;
Maxicode; Aztec Code
ポスタルコード Australia Post;Royal Mail 4 State Customer;Kix Code;Japan Post;PLANET;POSTNET;POSTNET (+BB); Intelligent Mail
動作モード Continuous, One Shot, Phase Mode, PackTracK™
パラメータ設定方法 本体とEthernet接続で専用ソフト-DL.Codeにより設定
センサタイプ、フレーム速度 CMOSタイプ, 5.0メガピクセル(2,560 X 1,936)、最高 25フレーム/秒
光学レンズ 8mm/16mm/35mm焦点Cマウントレンズ
照明、照準システム 内蔵LED照明(36LED-赤色_白色/72LED-白色)、赤色レーザビーム
表示 Ready, Good, Trigger, Com, Status, (Ethernet Network),Good Read(Green Spot)

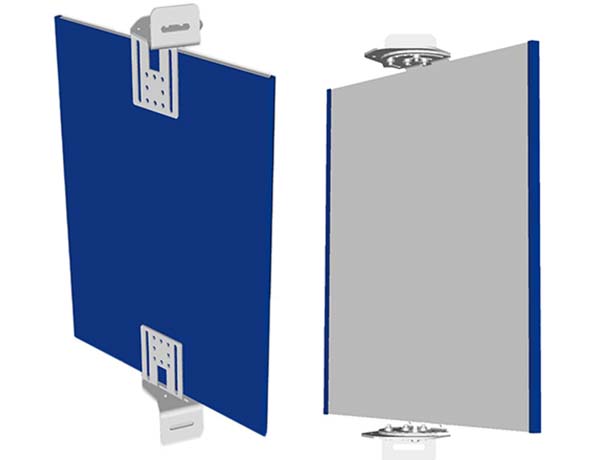

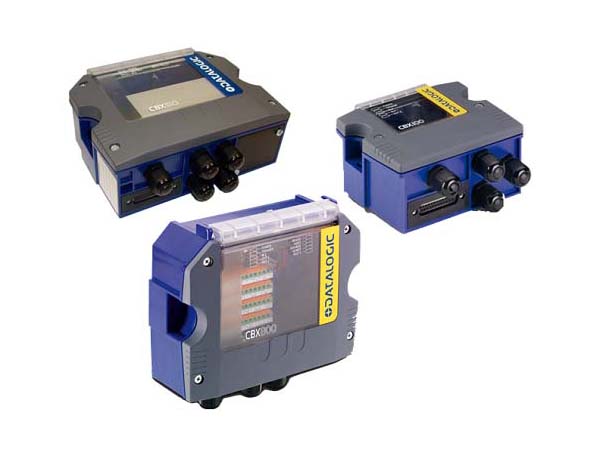

  • CBXxxx - 端子台接続BOX

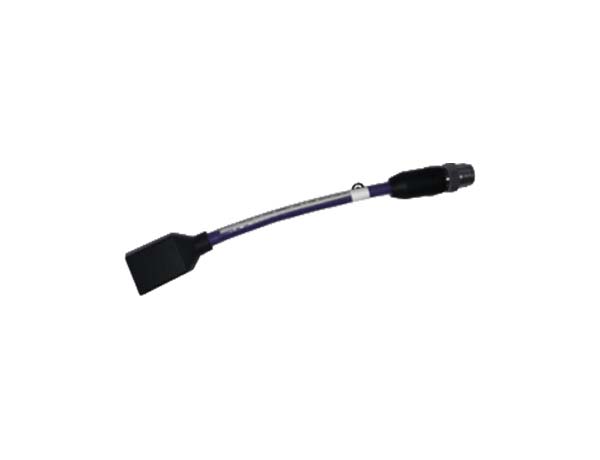

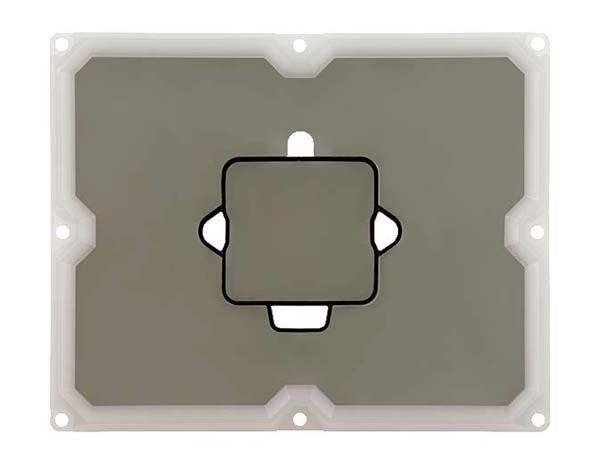

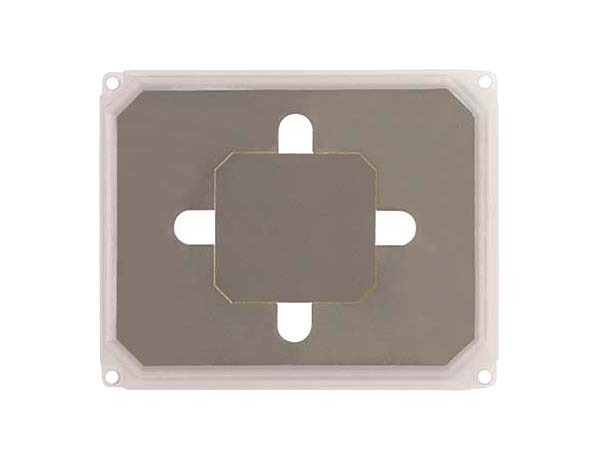

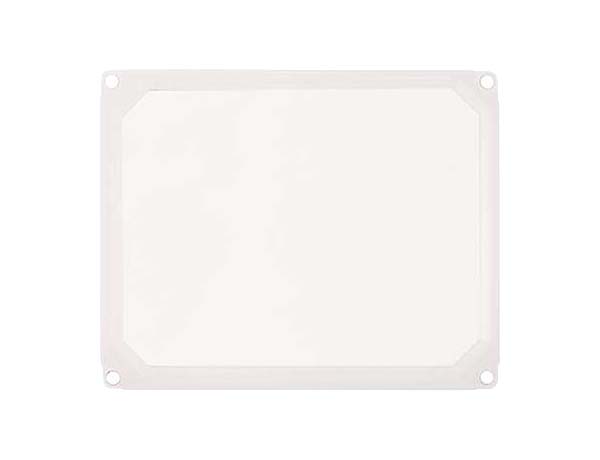

  • カバー(左:Polarizer)(右:Standard)

  • 赤色フィルター

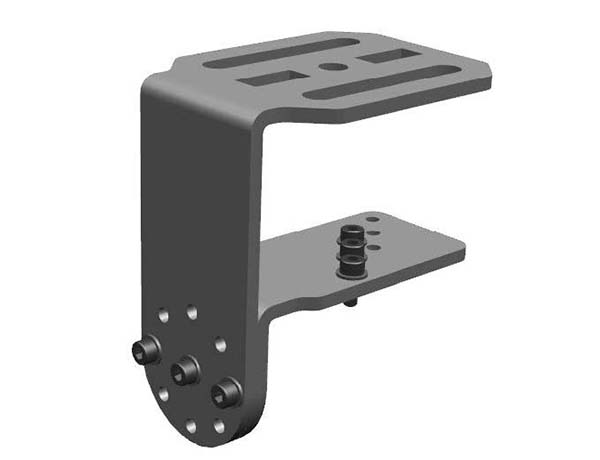

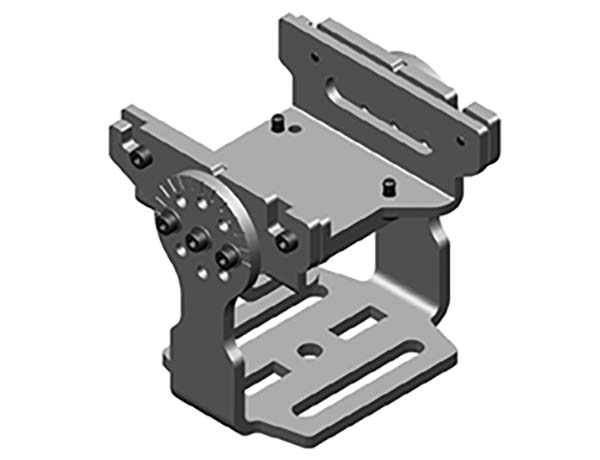

  • BK-020ブラケット

  • Matrix320-5MPパンフレット

  • Matrix320-5MPハードウェアマニュアル

  • DL.CODE ソフトウェアマニュアル

  • DL.CODE 簡易ソフトウェアマニュアル

  • DL.CODE 1.11.4 バージョン
